در زمینه های به سرعت در حال تحول ارتباطات از راه دور، هوافضا و محاسبات با عملکرد بالا، مدیریت بارهای حرارتی شدید یک چالش اساسی است. همانطور که دستگاه های الکترونیکی قدرتمندتر و فشرده تر می شوند، اتلاف گرما به طور موثر برای اطمینان از قابلیت اطمینان، عملکرد و طول عمر بسیار مهم است. اینجاست که مواد پیشرفته مدیریت حرارتی، به ویژه آلیاژ مس تنگستن و آلیاژ مس مولیبدن، ارزش ضروری خود را نشان می دهند. با ترکیب هوشمندانه خواص مفید فلزات نسوز و مس، این کامپوزیتها به ماده انتخابی برای محلولهای{4} نسل بعدی مواد هیت سینک تبدیل شدهاند.
1. ویژگی های اصلی: بنیاد تعالی
مس تنگستن و آلیاژهای مس مولیبدن کامپوزیت های متالورژی پودری هستند. آنها مخلوط های ساده ای نیستند بلکه از طریق فرآیندهای پیچیده ای مانند پخت نفوذی ایجاد می شوند که در آن اسکلت تنگستن یا مولیبدن متخلخل با مس مذاب پر می شود. این منجر به مجموعه ای منحصر به فرد از ویژگی های قابل تنظیم می شود:
- انبساط حرارتی قابل کنترل: ضریب انبساط حرارتی (CTE) را می توان با تنظیم نسبت فلز به طور دقیق مهندسی کرد. به عنوان مثال، یک ورق مس تنگستن با 85% W-15% Cu میتواند به CTE کمتر از 6.5 ppm/درجه دست یابد، که امکان تطابق تقریباً کامل را با سرامیکهایی مانند آلومینا یا مواد نیمهرسانا مانند GaAs فراهم میکند. این تنش حرارتی را به حداقل می رساند و از شکست در رابط های باند بحرانی جلوگیری می کند.
- رسانایی حرارتی بالا: فاز مس پیوسته در کامپوزیت یک مسیر عالی برای انتقال حرارت فراهم می کند. مقادیر رسانایی حرارتی معمولی از 160 تا 240 W/(m·K) متغیر است که باعث میشود گرما به سرعت از نقاط داغ پخش شود.
- استحکام مکانیکی استثنایی: اسکلت فلزی نسوز حتی با داشتن مقدار بالای مس، استحکام و استحکام قابل توجهی را در دماهای بالا ارائه میکند که بسیار از مس خالص پیشی میگیرد. این امر ثبات ابعادی را تحت سیکل حرارتی تضمین می کند.

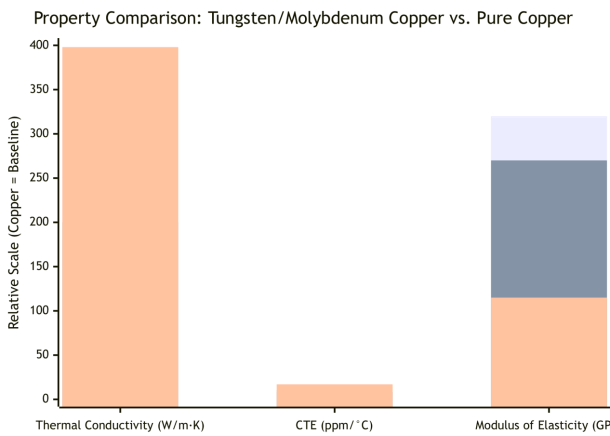

- نمودار زیر خواص فیزیکی کلیدی این آلیاژها را با مس خالص مقایسه می کند و سازگاری برتر آنها را برجسته می کند:
2. نمرات و اشکال مواد: برآورده کردن نیازهای کاربردی متنوع
این آلیاژها در ترکیبات مختلف برای برآوردن نیازهای حرارتی و مکانیکی خاص موجود هستند.
- آلیاژهای مس تنگستن رایج: W70Cu30، W80Cu20، W85Cu15، W90Cu10. محتوای تنگستن بیشتر باعث افزایش سختی و کاهش CTE می شود، در حالی که محتوای مس بیشتر باعث افزایش هدایت حرارتی می شود.
- آلیاژهای رایج مس مولیبدن: Mo60Cu40، Mo70Cu30، Mo80Cu20، Mo85Cu15. مس مولیبدن به طور کلی تعادل بهتری از ماشین کاری و عملکرد را برای بسیاری از کاربردها ارائه می دهد.
- برای ادغام در سیستم های حرارتی، این مواد به اشکال دقیق عرضه می شوند:
- ورق/صفحه مس تنگستن: به عنوان پخش کننده مستقیم حرارت یا بستر استفاده می شود. آنها اغلب به شکلهای سفارشی ماشینکاری میشوند تا با طرحبندی ماژولهای خاص مطابقت داشته باشند.
- فلنجها و پایههای فرعی: اجزای حیاتی در بستههای دیود لیزری و تقویتکنندههای توان RF که هم مدیریت حرارتی و هم پشتیبانی ساختاری را ارائه میکنند.
- قطعات ماشینکاری سفارشی: شامل پایه های هیت سینک، صفحات حامل و قاب های سربی که برای مجموعه های الکترونیکی پیچیده طراحی شده اند.
3. حوزه های کاربردی کلیدی
ماتریس ویژگی منحصر به فرد آلیاژهای W-Cu و Mo-Cu آنها را برای سختترین محیطهای حرارتی ایدهآل میکند:
- ماژولهای میکروالکترونیک و نیرو: بهعنوان پخشکنندههای گرما و بسترهای-IGBT، CPU و GPU با قدرت بالا خدمت میکنند. آنها به طور موثر گرما را از قالب های نیمه هادی به هیت سینک های بزرگتر و همرفتی-سرد شده انتقال می دهند.
- ارتباطات رادیویی و مایکروویو: در ایستگاههای پایه 5G، سیستمهای رادار و تجهیزات ارتباطی ماهوارهای، این مواد برای سینکهای حرارتی مایکروویو، فلنجهای حامل و اجزای موجبر استفاده میشوند. آنها با خنک نگه داشتن تراشه های تقویت کننده، ثبات سیگنال و توان خروجی را تضمین می کنند.
- هوافضا و دفاع: در بستههای الکترونیکی برای تجهیزات اویونیک، سیستمهای هدایت و رادار هوابرد استفاده میشود، جایی که قابلیت اطمینان تحت نوسانات شدید دما قابل مذاکره نیست.
- دیودهای لیزر پرقدرت{{0}: به عنوان پایههای فرعی و هیت سینک عمل میکنند و گرمای موضعی شدید تولید شده توسط اتصالات لیزر را مدیریت میکنند و از رانش طول موج و کاهش قدرت جلوگیری میکنند.
4. شراکت با یک تامین کننده مورد اعتماد: Zhuzhou Kingdon
انتخاب یک سازنده قابل اعتماد و با تجربه به اندازه انتخاب درجه مواد مناسب بسیار مهم است. Zhuzhou Kingdon Industrial & Commercial Co., Ltd (W/Mo از سال 2004) به عنوان یک متخصص برجسته در محصولات تنگستن و مولیبدن برجسته است.
Kingdon با نزدیک به دو دهه تخصص، راهحلهای جامعی از فرمولبندی مواد گرفته تا قطعات ماشینکاری شده و تکمیلشده- ارائه میدهد. تولیدات متالورژی پودر خانگی آنها کنترل دقیقی بر خلوص، چگالی و همگنی مواد{3}}عواملی که مستقیماً بر عملکرد حرارتی و قابلیت اطمینان تأثیر میگذارند، تضمین میکند. چه پروژه شما به یک ورق مس تنگستن استاندارد یا یک مجموعه پیچیده و لحیم کاری شده نیاز داشته باشد، Kingdon پشتیبانی فنی و برتری تولید مورد نیاز برای موفقیت را فراهم می کند.
برای اطلاعات بیشتر یا بحث در مورد الزامات مدیریت حرارتی خاص خود، لطفاً با:
Zhuzhou Kingdon Industrial & Commercial Co., Ltd (W/Mo از سال 2004)
اضافه کردن: شماره 9 جاده ژونگدا، پارک صنعتی پیشرفته{1}، ژوژو، هونان، چین
تلفن: +86-731 28470377 / 22868227
فکس: +86-731 28410491
5. نتیجه گیری
در فشار بیوقفه برای چگالی توان بیشتر و کوچکسازی، راهحلهای حرارتی سنتی به محدودیتهای خود میرسند. مس تنگستن و آلیاژهای مس مولیبدن جایگزین برتر و مهندسی شده ای هستند. توانایی آنها در طراحی برای نیازهای خاص CTE و رسانایی، همراه با استحکام بالا و قابلیت اطمینان اثبات شده، آنها را به عنوان ماده سنگ بنای مدیریت حرارتی پیشرفته قرار می دهد. از هسته یک برج 5G تا اعماق فضا، این کامپوزیت ها بی سر و صدا فناوری های امروز و فردا را با حل یکی از دائمی ترین چالش های مهندسی: خنک نگه داشتن اشیا تحت فشار، فعال می کنند.
